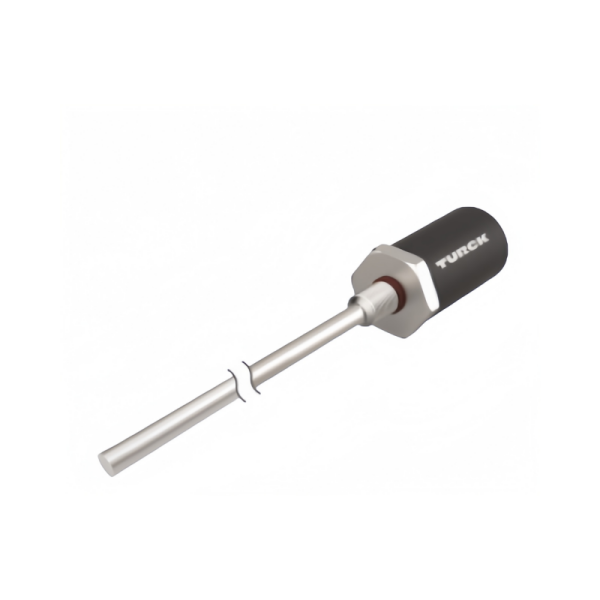

turck圖爾克位置傳感器LTX1500M-F10-LI0-X3-H1151 1540311核心工作原理

Turck圖爾克位置傳感器LTX1500M-F10-LI0-X3-H1151 1540311的核心工作原理基于磁致伸縮技術。

具體原理如下：

磁場相互作用與扭轉波產生：

傳感器內部包含一根波導絲和一個活動磁環。

當傳感器通電時，波導絲會產生一個軸向的磁場。

活動磁環（通常安裝在被測物體上）也會產生一個磁場。

這兩個磁場相互作用，會在波導絲上產生一個扭轉波。

時間差測量與位置計算：

扭轉波會沿著波導絲以固定的速度傳播。

傳感器會發射一個脈沖信號來激發扭轉波，并同時啟動一個計時器。

當扭轉波傳播到活動磁環的位置時，會被反射回傳感器。

傳感器接收到反射波后，會停止計時器。

通過測量發射波和反射波之間的時間差，傳感器可以計算出活動磁環（即被測物體）的位置。

信號處理與輸出：

傳感器內部包含一個高精度的信號處理器，用于處理測量到的時間差信號。

信號處理器會將時間差轉換為位移量，并根據傳感器的校準參數進行修正。

最后，傳感器會通過輸出接口（如4-20 mA、0-10 V或SSI等）將位移量以電信號的形式輸出給控制系統。

非接觸式測量與高可靠性：

由于磁致伸縮傳感器采用非接觸式測量方式，因此沒有機械磨損，使用壽命長。

同時，該技術具有高精度和高重復性，能夠滿足各種工業應用的需求。

技術參數

檢測類型與介質接觸

介質液體

測量原理磁致伸縮

測量范圍1500  mm

工作電壓7…30 VDC

輸出性能模擬量輸出

電流輸出4…20 mA

電氣連接接插件, M12 × 1

材料（檢測面）不銹鋼

外殼材料金屬, 鋁

工作溫度-40…+85 °C

防護等級IP68

應用原理

液壓系統控制

監測液壓缸活塞位置，控制注塑機、壓鑄機、挖掘機等設備的動作精度。

石油化工

測量高壓儲罐液位，防止溢出或干燒，確保安全生產。

航空航天

監測飛機起落架、火箭推進器等部件的位移，保障飛行安全。

能源與電力

在風電齒輪箱中監測冷卻液流量，防止設備過熱。
